راهنمای انتخاب پروژکتور زمین فوتبال + محاسبه تعداد، توان و قیمت

انتخاب پروژکتور زمین فوتبال فقط به این معنا نیست که چند چراغ با توان بالا روی دکل‌ها نصب کنیم. ممکن است توان مصرفی مجموعه زیاد باشد، اما به دلیل جانمایی اشتباه، زاویه تابش نامناسب یا انتخاب نادرست لنز، گوشه‌های زمین همچنان تاریک بماند و بخش‌هایی مانند محوطه جریمه دچار سایه یا خیرگی شوند.

برای نورپردازی استاندارد زمین فوتبال، تعداد و توان پروژکتورها بر اساس ابعاد زمین، ارتفاع پایه‌ها، زاویه تابش و سطح مسابقات (لوکس موردنیاز) تعیین می‌شود. پروژکتورهای ۲۰۰ تا ۱۰۰۰ وات LED لنزدار معمولاً بهترین کارایی را برای پوشش کامل زمین های ورزشی دارند.

طراحی سیستم روشنایی اماکن ورزشی، به ویژه زمین‌های فوتبال و فوتسال، یکی از مراحل مهم در ساخت و ارتقای این فضاها به شمار می‌رود زیرا یک نورپردازی اصولی علاوه بر افزایش کیفیت و وضوح بازی موجب حفظ ایمنی بازیکنان و رضایت تماشاگران می‌شود. در این راهنما، قصد داریم نحوه محاسبه و انتخاب اصولی این سیستم‌های روشنایی را بررسی کنیم.

چه پروژکتوری برای زمین فوتبال مناسب است؟

برای سالن فوتسال و زمین‌های کوچک معمولاً پروژکتورهای ۲۰۰ تا ۴۰۰ وات، برای چمن مصنوعی متوسط مدل‌های ۴۰۰ تا ۶۰۰ وات و برای زمین‌های بزرگ پروژکتورهای ۶۰۰ تا ۱۰۰۰ وات با اپتیک کنترل‌شده بررسی می‌شوند.

بااین‌حال، وات به‌تنهایی معیار انتخاب نیست. دو پروژکتور ۴۰۰ وات ممکن است به دلیل تفاوت در بازده نوری، نوع چیپ، درایور و منحنی پخش نور، عملکرد کاملاً متفاوتی داشته باشند. تعداد نهایی چراغ‌ها باید بر اساس لومن واقعی و نحوه توزیع نور محاسبه شود.

پیش از محاسبه تعداد پروژکتورها این اطلاعات را آماده کنید

برای اینکه محاسبه روشنایی زمین فوتبال به عددی قابل اعتماد برسد، باید اطلاعات زیر مشخص باشد:

• طول و عرض دقیق زمین و فضای اطراف آن
• نوع استفاده؛ تفریحی، تمرینی، مسابقات باشگاهی یا پخش تلویزیونی
• تعداد، موقعیت و ارتفاع پایه‌ها یا برج‌های نوری
• فاصله پایه‌ها تا خطوط طولی و عرضی زمین
• شدت روشنایی یا لوکس هدف
• شار نوری واقعی هر پروژکتور بر اساس دیتاشیت
• نوع لنز و فایل فوتومتریک IES یا LDT
• شرایط گردوغبار، رطوبت و برنامه نظافت چراغ‌ها
• ساعات روشن‌بودن روزانه و ظرفیت برق مجموعه

چرا روشنایی استاندارد در زمین فوتبال اهمیت دارد؟

​روشنایی استاندارد در زمین فوتبال باعث حفظ ایمنی بازیکنان در برابر مصدومیت، افزایش کیفیت دید داوران و بازیکنان، کاهش خستگی چشم و امکان برگزاری باکیفیت مسابقات شبانه می‌شود. تفاوت یک زمین استاندارد با زمین غیرحرفه‌ای، در یکنواختی توزیع نور آن است. مهم‌ترین دلایل لزوم استفاده از نور استاندارد به شرح زیر می‌باشد:

• ​ایمنی بازیکنان: سایه‌های تاریک یا خیرگی شدید نور مسبب خطاهای دید و مصدومیت‌های شدید حرکتی می‌شوند.
• ​کیفیت دید و کاهش خستگی چشم: نور یکنواخت به بازیکنان اجازه می‌دهد حرکت توپ را در سه بعد به راحتی تعقیب کنند.
• ​برگزاری مسابقات شبانه و پخش تلویزیونی: دوربین‌های فیلم‌برداری برای ضبط تصاویر بدون نویز، به شدت نور بالا و شاخص نمود رنگ مناسب نیاز دارند.

برای زمین فوتبال چند پروژکتور لازم است؟

تعداد پروژکتورها برای هر زمین متفاوت است و این عدد مستقیماً به ابعاد زمین، ارتفاع دکل‌ها، زاویه تابش و میزان لوکس درخواستی بستگی دارد. به طور معمول برای پوشش استاندارد یک زمین ورزشی، با توجه به متراژ آن به تعدادی مشخص از پروژکتورهای ۲۰۰ وات تا ۱۰۰۰ وات نیاز است.

تعداد تقریبی پروژکتورهای مورد نیاز برای ابعاد مختلف زمین‌های ورزشی در جدول زیر آمده است:

 جهت مشاهده مشخصات فنی، بررسی و خرید پروژکتورهای LED و SMD وفانور کلیک کنید.

فرمول محاسبه تقریبی تعداد پروژکتور زمین فوتبال

برای برآورد اولیه می‌توان از روش لومن استفاده کرد:

تعداد پروژکتور =

(لوکس هدف × مساحت زمین) ÷

(شار نوری هر پروژکتور × ضریب بهره × ضریب نگهداری)

در این فرمول:

• لوکس هدف، میانگین روشنایی موردنیاز زمین است.
• مساحت از حاصل‌ضرب طول در عرض زمین به دست می‌آید.
• شار نوری واقعی باید از دیتاشیت معتبر چراغ استخراج شود.
• ضریب بهره نشان می‌دهد چه مقدار از نور تولیدشده واقعاً به سطح زمین می‌رسد.
• ضریب نگهداری، افت نور ناشی از آلودگی، فرسودگی و کاهش شار نوری در طول زمان را در نظر می‌گیرد.

مثال محاسبه برای زمین ۶۰ در ۴۰ متر

فرض کنید زمینی با ابعاد ۶۰ در ۴۰ متر داریم:

مساحت زمین:

۶۰ × ۴۰ = ۲۴۰۰ مترمربع

لوکس هدف:

۲۵۰ لوکس

شار نوری فرضی هر پروژکتور ۴۰۰ وات:

۶۰ هزار لومن

ضریب بهره فرضی:

۰.۵۰

ضریب نگهداری:

۰.۹۰

بنابراین:

تعداد پروژکتورها =

(۲۵۰ × ۲۴۰۰) ÷ (۶۰٬۰۰۰ × ۰.۵۰ × ۰.۹۰)

تعداد به‌دست‌آمده تقریباً ۲۲.۲ عدد است. با توجه به آرایش متقارن پایه‌ها، حاشیه اطمینان و نحوه جانمایی، می‌توان ۲۴ پروژکتور را برای شبیه‌سازی اولیه در نظر گرفت.

این عدد نتیجه نهایی پروژه نیست. ممکن است پس از بررسی فایل فوتومتریک، ارتفاع پایه‌ها و زاویه تابش، تعداد یا توان چراغ‌ها تغییر کند.

بهترین توان پروژکتور برای زمین فوتبال چیست؟

توان پروژکتور باید بر اساس ارتفاع دکل‌های زمین انتخاب شود. برای پایه‌های کوتاه (۸ تا ۱۰ متر)، توان‌های ۲۰۰ تا ۴۰۰ وات بازدهی خوبی دارند؛ اما برای دکل‌های بلندتر (۱۲ تا ۲۴ متر)، استفاده از پروژکتورهای ۶۰۰ تا ۱۰۰۰ وات لنزدار ضروری است تا نور به درستی هدایت شود و تمام سطح زمین را روشن کند.

پروژکتور ۲۰۰ وات

این توان برای سالن‌های سرپوشیده فوتسال و زمین‌های کوچکی که ارتفاع سقف یا پایه آن‌ها کمتر از ۸ متر است، کاربرد دارد. اگر ابعاد فضا کوچک است، خرید  پروژکتور ۲۰۰ وات  بهترین بازدهی نوری را برای شما به همراه خواهد داشت.

 قیمت و خرید پروژکتور ۲۰۰ وات لنزدار وفانور با ۳۶ ماه ضمانت و ۵۰۰۰۰ ساعت عمر مفید

​پروژکتور ۴۰۰ وات

پرتقاضاترین گزینه برای چمن‌های مصنوعی محلی به شمار می‌رود. نصب  پروژکتور ۴۰۰ وات  روی پایه‌های ۱۰ متری، پوشش نوری یکنواخت، استاندارد و بدون خیرگی ایجاد می‌کند.

​پروژکتور ۶۰۰ وات

انتخابی ایده‌آل برای دکل‌های ۱۲ تا ۱۶ متری است. وجود لنزهای تخصصی در پروژکتور ۶۰۰ وات ، کیفیت دید لازم را برای مسابقات نیمه‌حرفه‌ای به طور کامل تامین می‌کند.

​پروژکتور ۱۰۰۰ وات

این توان مخصوص برج‌های نوری بلند (۱۶ تا ۲۴ متر) در زمین‌های بزرگ است. لنزهای مهندسی‌شده در پروژکتور ۱۰۰۰ وات، مانع از هدررفت نور می‌شوند و از ایجاد سایه‌های مزاحم جلوگیری می‌کنند.

در خیلی از پروژه‌های بازسازی، کارفرمایان تصور می‌کنند هرچه عدد «وات» بالاتر باشد، خروجی کار بهتر است. اما تجربه نشان داده که مشکل اصلی، انتخاب نادرست زاویه تابش و عدم استفاده از پروژکتور لنزدار است. گاهی با اصلاح چیدمان و انتخاب لنز مناسب، می‌توان کیفیت نور زمین را بدون افزایش توان مصرفی و هزینه‌های اضافی، تا دو برابر بهبود داد.

چرا ارتفاع پایه روی توان و لنز پروژکتور اثر می‌گذارد؟

 با افزایش ارتفاع پایه، فاصله چراغ تا نقاط هدف بیشتر می‌شود. در این شرایط، انتخاب یک پروژکتور پرتوان بدون اپتیک مناسب لزوماً باعث روشن‌ترشدن زمین نمی‌شود؛ زیرا ممکن است بخش زیادی از نور پیش از رسیدن به ناحیه هدف در اطراف زمین پخش شود.

 برای نقاط دورتر معمولاً به اپتیک‌های باریک‌تر و برای بخش‌های نزدیک‌تر به پایه به اپتیک متوسط یا بازتر نیاز است. در بسیاری از پروژه‌ها، بهترین نتیجه از ترکیب چند زاویه پخش نور به دست می‌آید؛ نه استفاده از یک لنز یکسان برای تمام چراغ‌ها.

 ارتفاع بیشتر پایه می‌تواند امکان پوشش بهتر و سایه‌های نرم‌تر را فراهم کند، اما تنها زمانی که زاویه هدف‌گیری و جانمایی چراغ‌ها به‌درستی طراحی شده باشد. در مقابل، پایه کوتاه با زاویه نصب تند ممکن است نقاط بسیار روشن، خیرگی مستقیم و سایه‌های شدید ایجاد کند.

چند لوکس روشنایی برای زمین فوتبال نیاز است؟

میزان شدت روشنایی یا لوکس موردنیاز، کاملاً به سطح کاربری زمین بستگی دارد. زمین‌های تفریحی به حداقل ۷۵ تا ۱۵۰ لوکس نیاز دارند، در حالی که برای مسابقات رسمی این عدد بین ۲۰۰ تا ۳۰۰ لوکس است و برای سطح حرفه‌ای، شدت نور باید به بیش از ۵۰۰ لوکس برسد.

​برای آشنایی با نحوه فرمول‌نویسی و سنجش دقیق این شاخص، می‌توانید [ مقاله محاسبه لوکس روشنایی ] را مطالعه کنید. الزامات مشخص شده برای کلاس‌های مختلف به شرح زیر است:

پیشنهاد مطالعه: میزان شدت روشنایی یا لوکس

شاخص‌های فنی مهم در نورپردازی زمین فوتبال

LED یا متال هالید؟

پروژکتور LED زمین فوتبال از هر نظر نسبت به مدل‌های قدیمی متال هالید و بخارسدیم برتری دارد. با ارتقای سیستم روشنایی زمین فوتبال و تبدیل چراغ‌های گازی به ال‌ای‌دی، مصرف برق مجموعه شما حدود ۷۰ درصد کاهش پیدا می‌کند.مقایسه ویژگی‌های فنی پروژکتور ال‌ای‌دی و متال هالید در جدول زیر ارائه شده است:

اگر در حال حاضر از چراغ‌های قدیمی متال هالید یا بخارسدیم استفاده می‌کنید، نیازی به هزینه سنگین برای خرید پروژکتورهای جدید نیست. شما می‌توانید با استفاده از خدمات تخصصی وفانور برای تبدیل پروژکتور متال هالید به LED  با کمترین هزینه و حفظ قاب‌های قبلی، سیستم روشنایی خود را ارتقا دهید.

برای اطلاع از طرح تبدیل چراغ قدیمی به نسل جدید LED-SMD وفانور تماس بگیرید

قبل از پایان طرح تماس بگیرید.

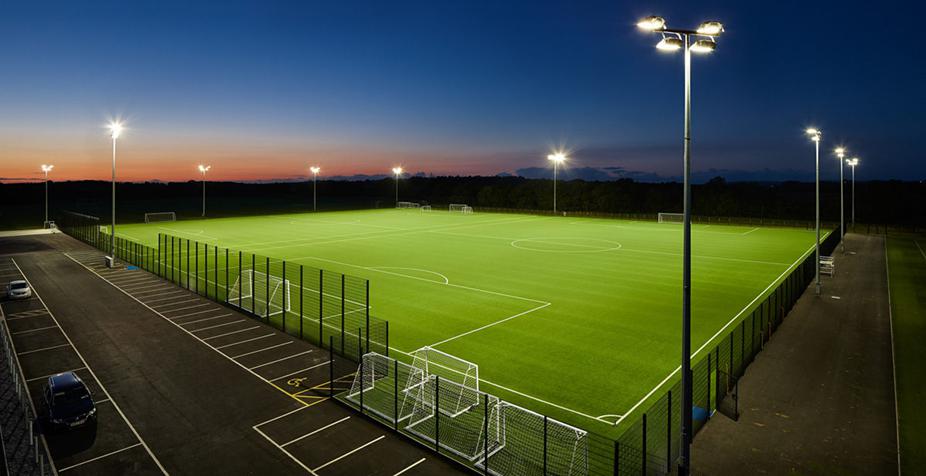

ارتفاع مناسب برای نصب پروژکتور چقدر است؟

​ارتفاع نصب رابطه مستقیمی با توان پروژکتور زمین فوتبال دارد و تنظیم اصولی آن، مانع از کاهش دید و آزار چشمی بازیکنان در طول بازی می‌شود. انتخاب ارتفاع پایه‌ها معمولاً بر اساس ابعاد زمین به سه دسته زیر تقسیم می‌شود:

• ​پایه‌های ۶ تا ۸ متری: مناسب برای سالن‌های فوتسال و زمین‌های کوچک تفریحی.
• ​پایه‌های ۱۰ تا ۱۲ متری: استانداردترین ارتفاع برای نصب پروژکتور چمن مصنوعی محلی.
• ​برج نوری زمین فوتبال (۱۶ تا ۲۴ متر): مخصوص زمین‌های بزرگ؛ در این ارتفاع حتماً باید از پروژکتورهای لنزدار استفاده کرد تا پرتاب نور مناسبی داشته باشند.

یک پروژکتور ۴۰۰ وات بهتر است یا دو پروژکتور ۲۰۰ وات؟

اشتباهات رایج هنگام خرید پروژکتور چیست؟

نادیده گرفتن جزئیات فنی و ابعاد زمین، معمولاً کیفیت نورپردازی زمین فوتبال را به شدت کاهش می‌دهد و خروجی کار را غیراستاندارد می‌کند.

هنگام تجهیز زمین فوتبال مراقب این چهار مورد باشید:

1. ​توجه فقط به وات: میزان خروجی واقعی نور را “لومن” مشخص می‌کند، نه وات مصرفی.
2. ​توجه نکردن به زاویه تابش: پروژکتورهای فلت نور را هدر می‌کنند؛ در حالی که برای زمین فوتبال حتماً باید از مدل‌های لنزدار استفاده کرد.
3. ​انتخاب درایور بی‌کیفیت: درایورهای متفرقه با کوچک‌ترین نوسان برق شهری می‌سوزند یا دچار چشمک‌زدن (Flicker) می‌شوند.
4. ​بی‌توجهی به درجه IP: پروژکتور فضای باز باید حداقل دارای استاندارد IP66 باشد تا در برابر باران‌های شدید آسیب نبیند.

جهت اطلاعات بیشتر، مقاله بررسی کامل تفاوت پروژکتورهای SMD و COB را مطالعه کنید

قیمت پروژکتور زمین فوتبال چطور تعیین می‌شود؟

قیمت پروژکتور زمین فوتبال رقم ثابتی نیست و فاکتورهایی مثل توان مصرفی، کیفیت درایور صنعتی، جنس بدنه، نوع لنز و مدت زمان گارانتی، تعیین‌کننده نهایی ارزش دستگاه هستند.به جای تهیه محصولات متفرقه که هزینه‌های تعمیرات بعدی آن‌ها بالا است، خرید از یک مرجع معتبر تضمین‌کننده کیفیت پروژه شماست. شما می‌توانید برای بررسی مشخصات فنی و استعلام قیمت روز، مستقیماً به صفحه  دسته پروژکتورها در سایت وفانور مراجعه کنید.

تماس با کارشناسان وفانور

محاسبه تعداد و توان پروژکتور زمین فوتبال

برای دریافت پیشنهاد فنی روشنایی، کافی است طول و عرض زمین، نوع کاربری، تعداد و ارتفاع پایه‌ها و چند تصویر یا نقشه از محل را برای کارشناسان وفانور ارسال کنید.

پس از بررسی اطلاعات پروژه، موارد زیر قابل ارائه خواهد بود:

• تعداد تقریبی پروژکتورها
• توان و شار نوری پیشنهادی
• نوع لنز و زاویه پخش نور
• جانمایی اولیه چراغ‌ها
• توان مصرفی کل سیستم
• برآورد اولیه تجهیزات و قیمت
• امکان بازسازی یا تبدیل چراغ‌های متال هالید به LED

پروژکتور لنزدار وفانور LED-SMD

۳۶ ضمانت کتبی به شرط تعویض

۱۰ سال خدمات تعمیر چراغ روشنایی

۵۰۰۰۰ هزار ساعت حدالعقل عمر مفید

بدون یک لحظه خاموشی مطلق با چیپ موازی

مقاوم در برابر باران و تابش خورشید IP65-۶۶

مشاوره و نورپردازی رایگان

امکان نصب در محل

تماس با کارشناسان وفانور

سخن پایانی

برای داشتن یک نورپردازی زمین فوتبال‌‌‌ استاندارد و پایدار، توجه به فاکتورهای فنی مانند لوکس نوری، استفاده از چراغ‌های لنزدار و تنظیم زاویه تابش اهمیت زیادی دارد. انتخاب اصولی تجهیزات، علاوه بر کاهش هزینه‌های برق، کیفیت بازی و ایمنی بازیکنان را کاملاً تضمین می‌کند.

مجموعه وفانور با سال‌ها تجربه تخصصی، آماده است تا با در نظر گرفتن ابعاد زمین و بودجه شما، بهترین راهکارهای مهندسی را برای طراحی یا بازسازی سیستم روشنایی مجموعه شما ارائه دهد.

محاسبه واقعی پروژه زمین فوتبال در استان قزوین

اطلاعات اولیه پروژه

• ابعاد زمین: ۶۰ × ۴۰ متر
• مساحت زمین: ۲۴۰۰ مترمربع
• روشنایی هدف: ۲۰۰ لوکس
• شار نوری هر پروژکتور: ۳۸٬۲۰۰ لومن
• توان هر پروژکتور: ۳۰۰ وات
• ارتفاع پیشنهادی پایه‌ها: حدود ۱۲ متر
• ضریب بهره فرضی: ۰.۵۰
• ضریب نگهداری: ۰.۹۰

نتیجه این محاسبه

برای یک زمین چمن مصنوعی ۶۰ در ۴۰ متر با هدف روشنایی حدود ۲۰۰ لوکس، محاسبه اولیه زیر به دست می‌آید:

• تعداد محاسباتی حداقل: ۲۸ پروژکتور
• تعداد پیشنهادی برای طراحی اولیه: ۳۲ پروژکتور
• توان هر پروژکتور: ۳۰۰ وات
• توان کل سیستم: ۹.۶ کیلووات
• روشنایی متوسط تخمینی: حدود ۲۲۹ لوکس
• مصرف ماهانه با روزی چهار ساعت کار: ۱۱۵۲ کیلووات‌ساعت
• قیمت تقریبی خود پروژکتورها: ۳۳۰٬۷۲۰٬۰۰۰ تومان

برای محاسبه نورپردازی و استعلام قیمت و خرید پروژکتور لنزدار وفانور  تماس بگیرید.

سوالات متداول

۱.برای یک زمین چمن مصنوعی معمولی چند پروژکتور نیاز است؟

به طور متوسط برای یک زمین چمن متداول (۴۰ در ۶۰ متر) به ۱۲ تا ۲۴ عدد پروژکتور ۴۰۰ تا ۶۰۰ وات نیاز است.

2. چرا باید از پروژکتور لنزدار استفاده کنیم؟

چراغ‌های فلت نور را هدر می‌دهند؛ اما مدل‌های لنزدار نور را دقیقاً با زاویه مناسب روی سطح چمن متمرکز می‌کنند.

3. چرا پروژکتور متال‌هالید دیگر توجیه اقتصادی ندارد؟

مصرف برق محصولات گازی ۷۰ درصد بالاتر است، طول عمر کوتاهی دارند و ۵ تا ۱۵ دقیقه طول می‌کشد تا روشن شوند.

4. حداقل درجه حفاظت (IP) برای فضای باز چقدر است؟

پروژکتورهای روی دکل باید حداقل دارای استاندارد IP66 باشند تا در برابر باران شدید و گردوغبار آسیب نبینند.

۵.برای مسابقات محلی و تمرینی چند لوکس نوری لازم است؟

برای تمرینات و ورزش‌های تفریحی حداقل ۷۵ تا ۱۵۰ لوکس و برای مسابقات باشگاهی ۲۰۰ تا ۳۰۰ لوکس روشنایی نیاز است.

۶.آیا امکان ارتقای چراغ‌های قدیمی بدون تعویض قاب وجود دارد؟

بله؛ شما می‌توانید با استفاده از خدمات کیت‌های ارتقا، پروژکتورهای متال‌هالید قدیمی خود را با حفظ قاب به LED تبدیل کنید.

آیا می‌توان تعداد پروژکتورها را فقط از روی متراژ زمین محاسبه کرد؟

خیر. متراژ فقط یکی از ورودی‌های محاسبه است. ارتفاع و محل پایه‌ها، لوکس هدف، شار نوری واقعی، نوع اپتیک، ضریب نگهداری و یکنواختی موردنیاز نیز بر تعداد نهایی اثر دارند.

چرا دو پروژکتور با توان یکسان نور متفاوتی دارند؟

زیرا توان فقط مصرف برق را نشان می‌دهد. بازده LED، کیفیت چیپ، نوع درایور، دمای کاری، شار نوری واقعی و نحوه توزیع نور می‌توانند در دو محصول هم‌توان کاملاً متفاوت باشند.

آیا نتیجه نرم‌افزار DIALux به‌تنهایی کافی است؟

خیر. نتیجه شبیه‌سازی به صحت فایل فوتومتریک، ابعاد زمین، محل پایه‌ها و زاویه‌های واردشده وابسته است. پس از اجرا باید مقدار لوکس و یکنواختی در نقاط مختلف زمین اندازه‌گیری شود.
